混凝土濾板與整澆濾板的對比
作者來源:gysxlc 發布時間： 2018/6/27 9:47:51 標簽：濾板 整澆濾板 預制濾板
導讀：自來水廠或其他污水處理設施中，可以根據設計圖紙和對水質的要求，選擇適宜的濾板制作方式，以滿足濾后出水水質和水量的要求。
濾板是給排水處理工藝中的關鍵裝置之一，在濾池中起到承載濾料層過濾和反沖洗配水布?xì)獾碾p重作用。濾板安裝和制作質量的好壞直接影響著水廠、污水廠濾后水質、水量及運行的長期生產和經濟效益。

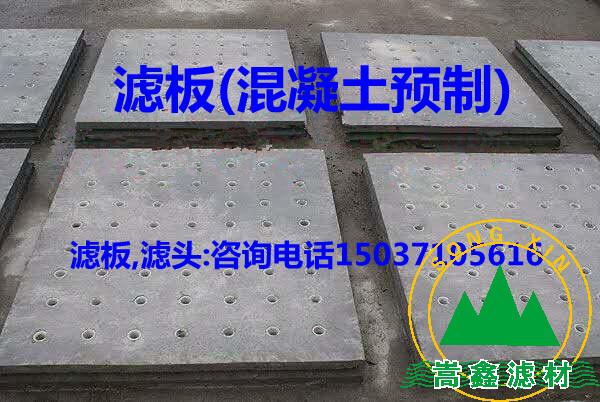

混凝土預制濾板
混凝土濾板采用立式或平鋪鋼模的澆制，水灰比，細石、石英砂等材料配制。產品需嚴格執行國家有關標準，按設計要求計算開孔比，預埋ABS工程塑料預埋套管、配雙層雙向優質螺紋鋼筋。采用高標號水泥，標準礫石或石英砂，經機械攪拌，搗實澆制而成。濾板上下兩面每平方米水平誤差±1mm。濾池中安裝達到整池誤差≤5mm的高精度，且四邊整齊、無翹缺，完全滿足濾池設計技術規范要求。

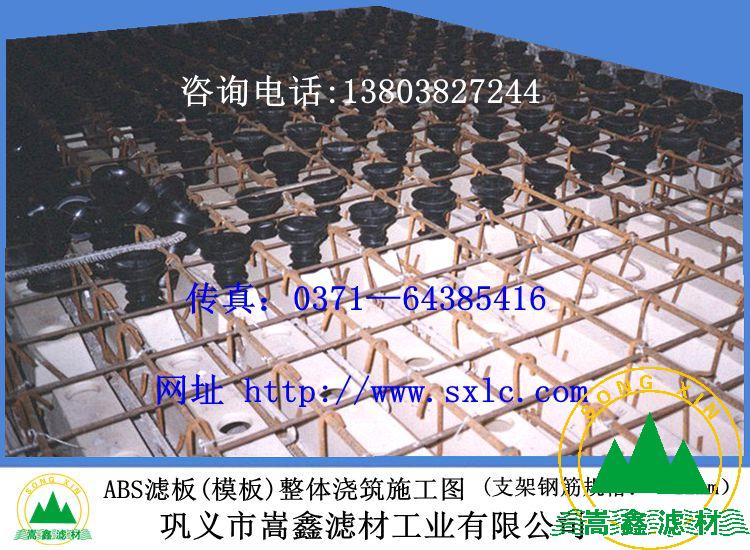

整體澆筑濾板
整體現澆濾板特點是整體澆筑和可調式濾頭，整體澆筑濾板底模板是特制高強度ABS食品級塑料一次而成的楞型板，以確保澆筑時模板的強度；凸處開有帶頸套的圓孔用以固定長柄濾頭的預埋座。可調式濾頭由預埋座、濾桿、濾帽組成。預埋座上有卡銷以便于固定在模板上。濾桿上設有調節螺紋，可上下調節，設有調節瓣與預埋座內調節瓣防脫條配合，可控制濾桿調節精度。整體現澆濾板已經有行業規范：《CECSl78—2005氣水沖洗濾池整體澆筑濾板可調式濾頭技術規程》，施工技術參照該規范。
整澆濾板與預制濾板的對比：
預制濾板的特點：造價低，施工靈活，可以工地現場施工，也可以在工廠預制；施工機械要求低，只需1臺小型的砼混凝土攪拌罐。
整體澆筑濾板的特點：沒有了板間的接縫，不需要做接縫的密封及防水措施；用定型塑制底模板，現場連續澆筑商品混凝土成整體，并與濾池池壁連接為一體的、安裝可調試濾頭的鋼筋混凝土濾板。從而提高氣水反沖濾池配水系統配水布?xì)獾木鶆蛐院涂煽啃裕瑥亩岣邽V后出水的水質和水量。
預制濾板的特點：采用預制鋼筋混凝土濾板拼裝，然后再對接縫處理的工藝。該工藝存在的問題是接縫容易漏氣、接縫高差大、拼裝時板底平整度控制困難，
整體澆筑濾板的特點：造價高，與預制相比增加50%-100%；施工機械要求高，要滿足泵送商品混凝上和吊架式工作平臺澆筑；需要專業廠家提供的ABS預制模塊。
綜上所述，在自來水廠或其他污水處理設施中，可以根據設計圖紙和對水質的要求，選擇適宜的濾板制作方式，以滿足濾后出水水質和水量的要求。
