反沖洗時長柄濾頭的水頭損失如何計算

    試驗裝置采用雙管連通濾柱，長柄濾頭裝在有機玻璃濾柱下部的隔飯上。在隔飯上下各設1根測壓管，以測定反沖洗時的水頭損失。反沖洗水由恒位水箱供給。反沖洗空氣由空壓機供給。反沖洗水的流量，在濾柱上部出水管口用容積法測定。空氣流量，在濾柱上部出水管口用容積法測定。為了探求長柄濾頭水頭扭失的規律，試驗時先用濾桿進行試驗，然后再裝上濾帽進行整個濾頭的試驗。試驗分單獨用水反沖洗、單獨用氣反沖洗和氣水同時反沖洗三種情況進行。

   為了濾池下部配氣室內分布空氣，要求氣層有一定的厚度。事實上，氣層厚度與空氣流經小孔的水頭損失有關。當水面處于一穩定文職，這時小孔外面的空氣壓力與水面上的壓力相同。由于小孔內外水體相連，根楊聯通管原理，小孔內外空氣壓力差應等于小孔與水面的標高H,這正式空氣流經小孔的水頭損失。當小孔流速較小時，兩者近似直線關系；當小孔流速較大時，兩者成拋物線關系。當空氣流量很大時，水面將降至濾桿下部的縫隙處，由于縫隙面積很大，能使大量空氣流進濾桿，所以縫隙能對氣層厚度起控制作用。這時，濾桿縫隙至小孔為氣水混合液充滿，其密度小于水，故小孔與水面的標高差將不再 能表示水頭損失。

    氣、水同時沖洗時，長柄濾頭的水頭損失比較復雜。用圖2所示的裝置進行試驗，觀察用長柄濾頭進行氣、水同時反沖洗時，1號測壓管和2號測壓管水頭差的變化。試驗時，保持反沖洗水流量不變，而使反沖洗氣流量由小變大。當氣流量較小時，空氣只經小孔流入濾桿，測壓管水頭差值較大；當氣流量較大時，空氣經濾桿下部縫隙流入濾桿，這時測壓管水頭差明顯減小，從設計角度考慮，空氣只經小孔流入濾桿的水頭差較大，為不利情況，是設計應該考慮的工況，只要這一工況能夠滿足，其他工況也就能夠同時滿足。

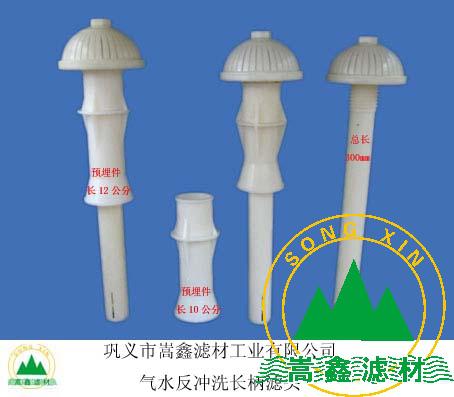

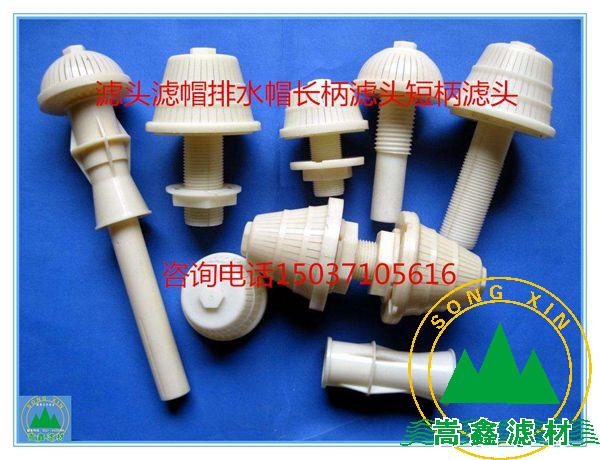

    氣水反沖洗長柄濾頭主要應用于濾池氣水反沖洗配水系統；短柄濾頭應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。長柄濾頭既可適用于生活飲用水處理,也可適用于飲料、印染、游泳池等各種工業用水處，同樣可以應用于工業廢水，生活污水處理工程中。
