錳砂過濾器除鐵除錳工作原理

錳砂濾料，錳砂過濾器除鐵除錳工作原理簡述

     鐵以Fe2+的狀態(tài)曾于地下（井）水中，其水有異色異味，污染離子交換樹脂而降低交換能力，長時間后生成鐵垢，影響傳熱，能腐蝕設備。而錳砂濾料中的MnO2與Fe2+發(fā)生氧化還原反應，使Fe2+變?yōu)镕e3+并生成 Fe(OH)3沉淀，從而利用錳砂過濾器的反沖洗功能達到去除凈化的目的。
     當含有鐵、錳的水長期通過錳砂濾料表面時，在錳砂濾料表面就會生成鐵質和錳質濾膜。由于該性濾料對鐵、錳的吸附能力更強，所以經過改性濾料可以縮短鐵質、錳質濾膜的形成時間，自然條件下形成的鐵質濾膜往往需要幾個禮拜的時間，而形成錳質濾膜的時間就更久。所形成的鐵質、錳質濾膜對鐵、錳的去除一般具有催化作用，即我們所稱的“活性濾膜”。一些地方已經建成除鐵、除錳水廠，但是處理效果并不是很好。原因在于改性濾料制備過程的費用比較高，所以不適用于大型的水處理廠；對于鐵質活性濾膜和錳質活性濾膜去除水中鐵、錳的研究還處于實驗階段，技術尚不成熟。人們又把目光投向生物法去除鐵、錳，并且已經取得一些成效。所以，很多地方采用接觸氧化法并在濾膜中接種微生物的方法來進行鐵、錳的去除，這也將成為除鐵、除錳技術發(fā)展的新趨勢。

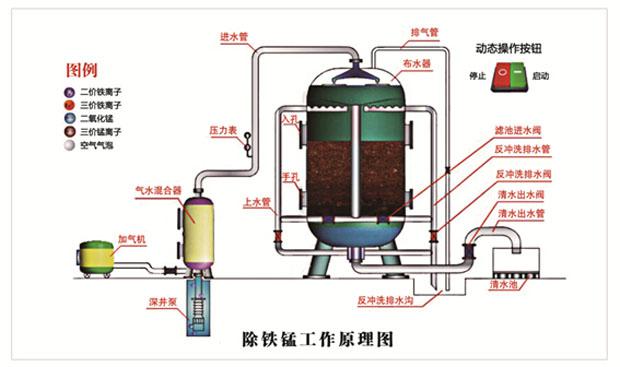

錳砂濾料,錳砂過濾器除鐵除錳工作原理圖

      用于地下水除鐵和除錳的天然錳砂濾料，其錳的形態(tài)應以氧化錳為主。含錳量（以MnO2計，下同）不應小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優(yōu)先采用經過科學試驗或生產使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料。
錳砂濾料技術參數(shù)
     1,天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內。使用中對密度有特殊要求者除外。
     2,天然錳砂濾料的鹽酸可溶率不應大于3.5%（百分率按質量計，下同）。
     3,天然錳砂濾料的破碎率和磨損率之和不應大于3%。
     4,天然錳砂濾料應不含肉眼可見泥土、頁巖和外來碎屑，含泥量不應大于2.5%。
     5,濾料的水浸出液應不含對人體有毒、有害物質。
錳砂濾料規(guī)格粒徑范圍要求；
     1,天然錳砂濾料的粒徑范圍，最小粒徑為0.5～0.6mm，最大粒徑為1.2～2.0mm。當對天然錳砂濾料的有效粒徑和不均勻系數(shù)有特殊要求時，可按要求來選擇濾料的粒徑范圍。
     2,在各種粒徑范圍的天然錳砂濾料中，小于指定下限粒徑的不應大于3%；大于指定上限粒徑的不應大于2%。　
錳砂濾料承托料技術要求；
     1,錳砂濾料承托料與天然錳砂濾料應為同一產地的礦石，兩者的密度應基本相同。
     2,錳砂濾料承托層應不含肉眼可見泥土、頁巖和外來碎屑。承托料含泥量不應大于1%。
     3,錳砂濾料承托料的水浸出液應不含對人體有毒、有害物質。
錳砂濾料承托料的粒徑范圍；
     1,錳砂濾料承托料的粒徑范圍，為2～4mm，4～8mm，8～16mm，16～32mm。
     2,在各種粒徑范圍的錳砂濾料承托料中，小于指定下限粒徑的及大于指定上限粒徑的均不應大于5%。
     2,地下水除鐵除錳用天然錳砂濾料常用規(guī)格粒徑范圍：0.6～2mm、0.5-1.2mm、1-2mm、 2～4mm 、4～8mm、8～16mm、16～32mm。
